前言
幼儿园中的儿童年龄偏小，家长都迫切希望了解自己家的宝宝在幼儿园的学习和生活情况，因此幼儿园区的智能化弱电系统也成为了幼儿园硬件建设的刚需，今天我们一起来聊聊幼儿园的智能化弱电系统。正文

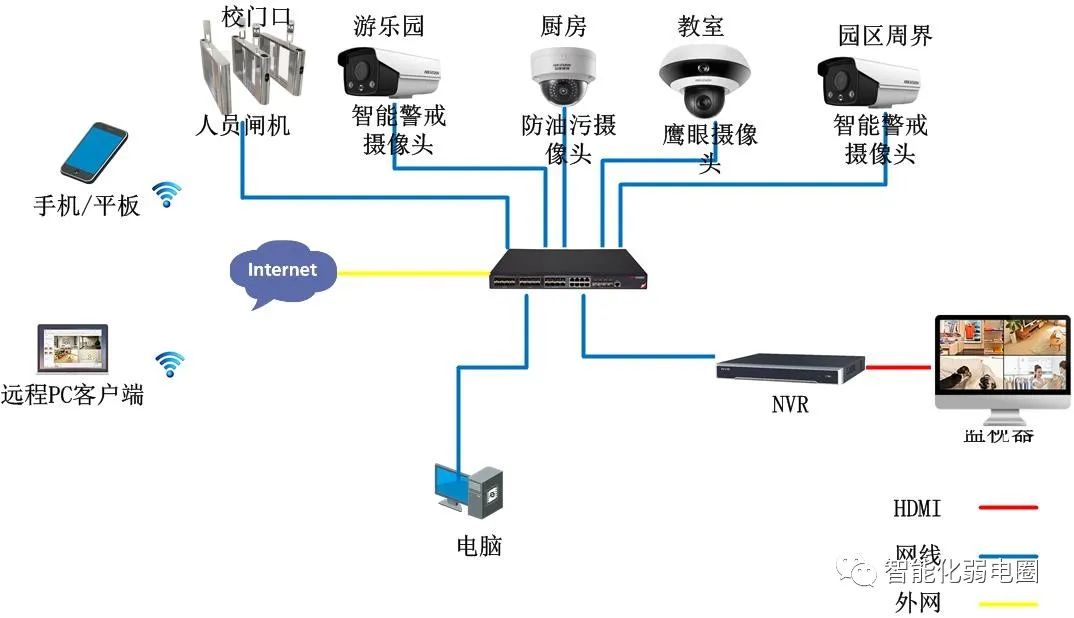

一套完整的幼儿园智能化弱电系统主要有综合布线、视频监控、计算机网络、人员通道、门禁管理、入侵报警、电子围栏、背景音乐、电子巡更、远程看护、机房工程等系统。![]()
幼儿园智能化弱电系统部分拓扑

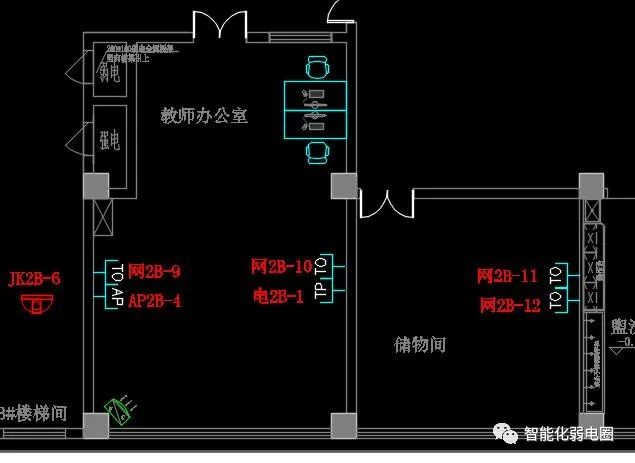

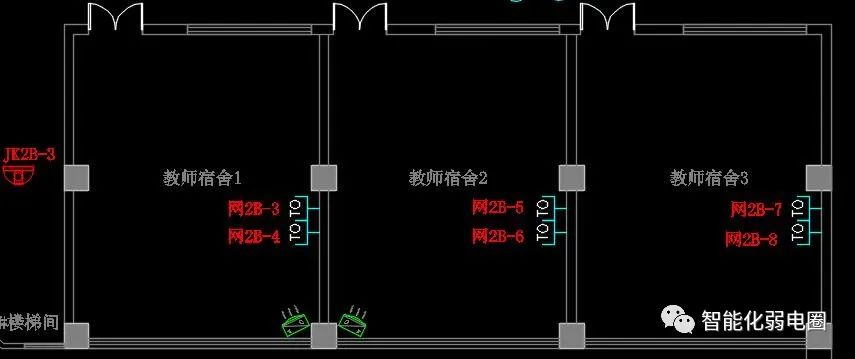

综合布线系统是智能化弱电系统的基础，主要分为工作区、水平、管理间、垂直干线、设备间、建筑群6大子系统。此次幼儿园综合布线需要在教室、教师办公室、餐厅、教师的区域宿舍安装网络面板。![]()
![]()
视频监控系统主要部署在幼儿园门口、食堂、走廊过道、楼梯口、活动室、寝室门口等区域部署高清视频监控摄像头。每个高清监控点的视频图像通过网络传输到监控中心。家长通过手机APP能看到小朋友在幼儿园实时情况。![]()
视频监控系统

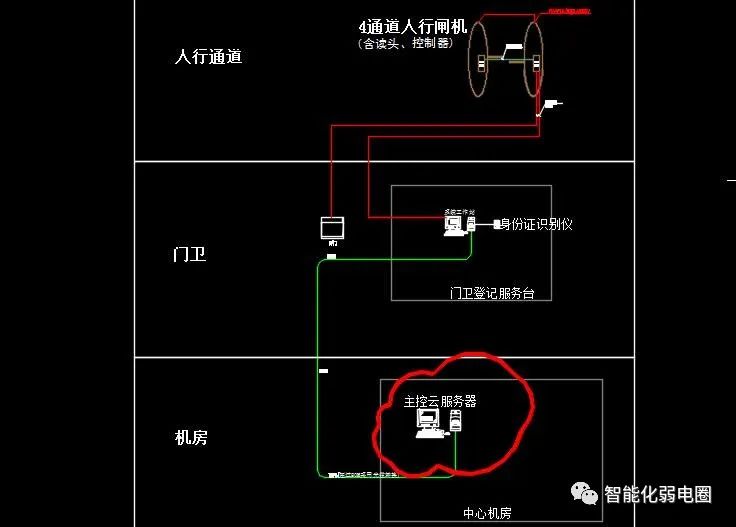

幼儿园大门口是安全防范的重点区域，在幼儿园大门口部署一套人脸通道闸机，幼儿在进入闸机直接刷脸认证，授权认证成功后，可自由进出校园，保安无需二次确认，可以明显提升校园安保效率，在未取得认证的陌生人员无法进出校园，保证校园幼师和幼童的安全。![]()
人员通道系统

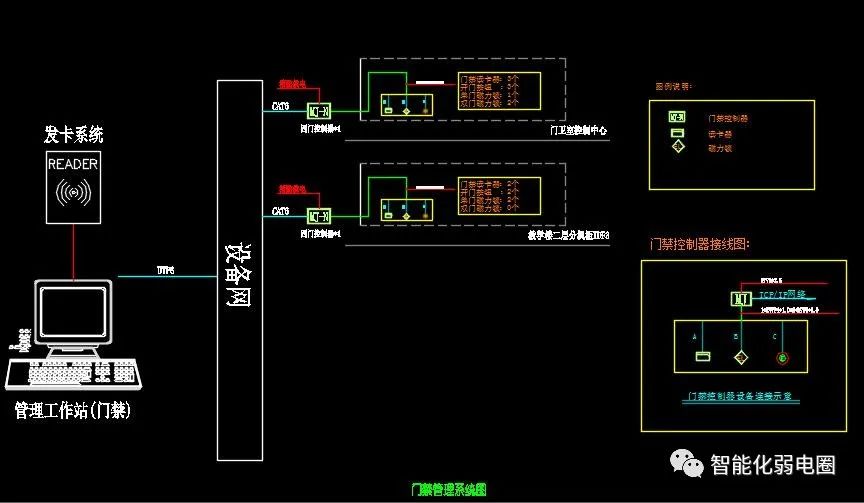

门禁管理系统，主要是由门禁控制器，读卡器，锁，开门按钮，管理软件组成，主要是对通道进行安全、有效的人员出入控制，每次开门都有记录可查询，可明分为合法开门、非法开门和试图开门等详细情况，以备管理人员随时查询。![]()
门禁管理系统
防范从幼儿园区周边围墙或栅栏非法出入者而设置的技术防范系统，是安全防范系统的第一道防线。![]()
入侵报警系统

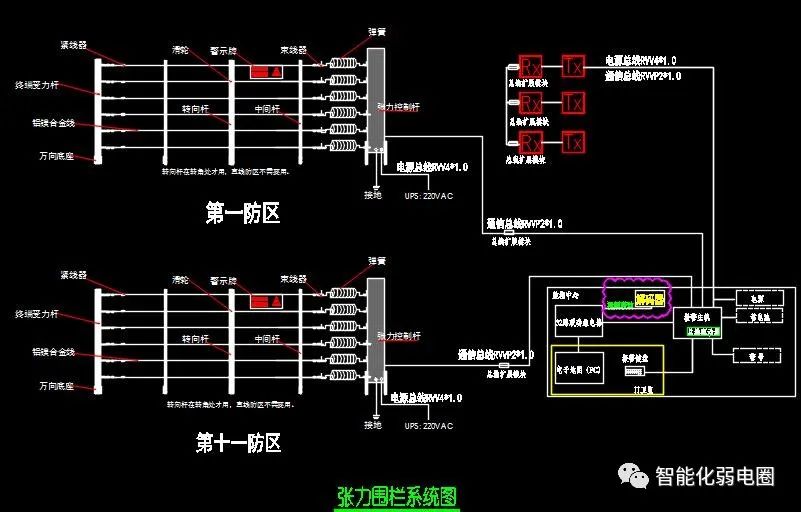

电子围栏也是传统安防周界系统的一种，可以跟视频监控系统做联动，当有异常情况发生时，监控摄像头可以抓拍画面，并在大屏上显示。![]()
电子围栏系统

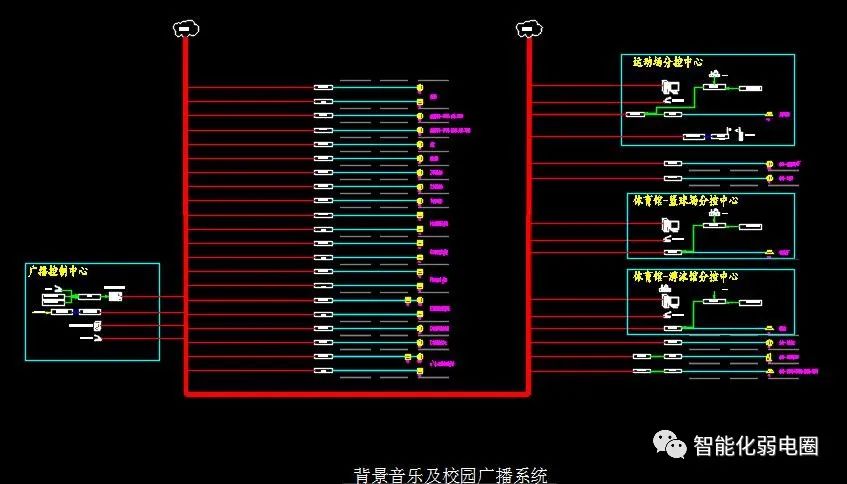

提供幼儿园师生广播、出操、呼叫、通知功能，还可以根据教学环境需要进行扩容。![]()
背景音乐及校园广播系统

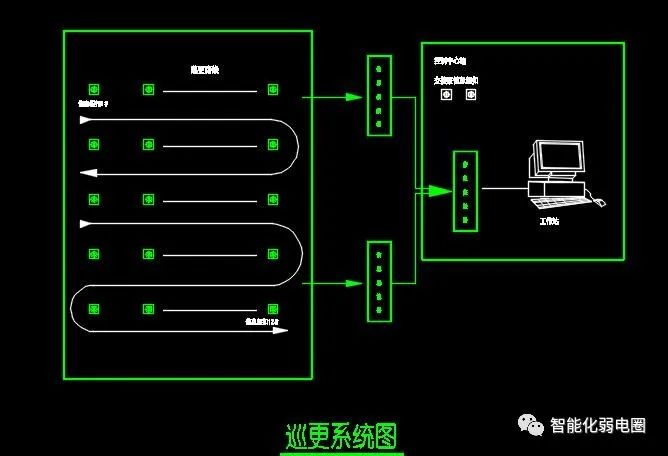

可强制性的实现让巡检人员按时、认真的完成工作，为幼儿园的巡逻安全提供可靠的技术防范措施。![]()
电子巡更系统

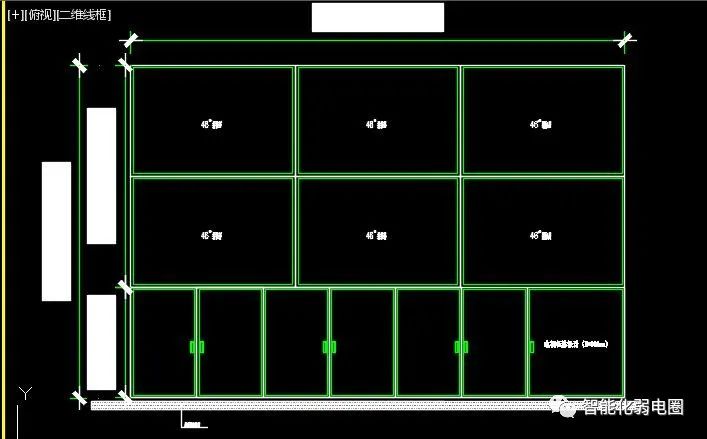

幼儿园监控室，部署一套2X3电视墙拼接大屏，可以显示幼儿园内所有监控点位，一旦有紧急情况，监控室人员立即响应，赶赴事故现场进行处置。![]()
监控是大屏

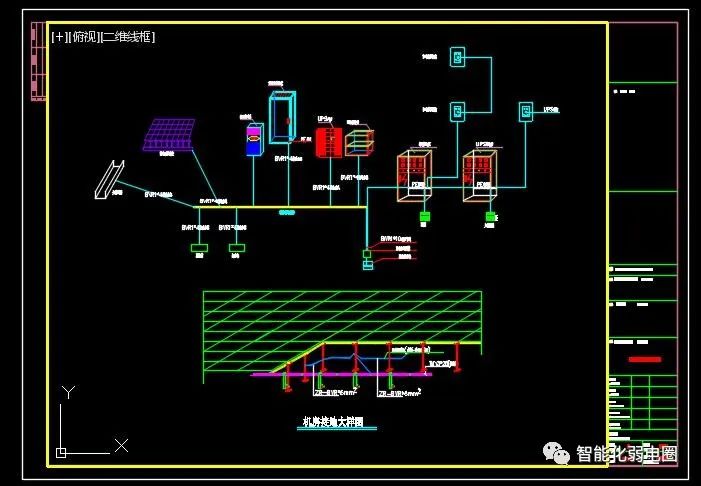

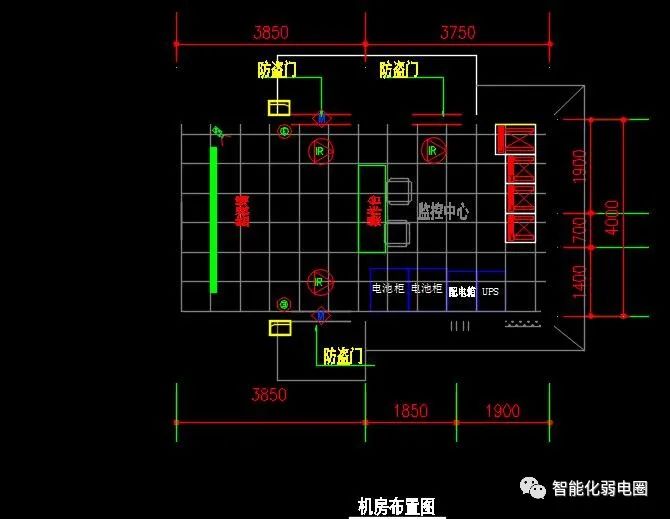

机房工程设计内容包括机房装修、配电、防雷接地、空调、环境监控等。信息中心机房分为主机房区、监控室、办公区、配线区、空调区等，设计配置UPS、精密空调、空调漏水检测、温湿度检测、消防报警监控等。![]()
![]()
机房接地大样图
![]()

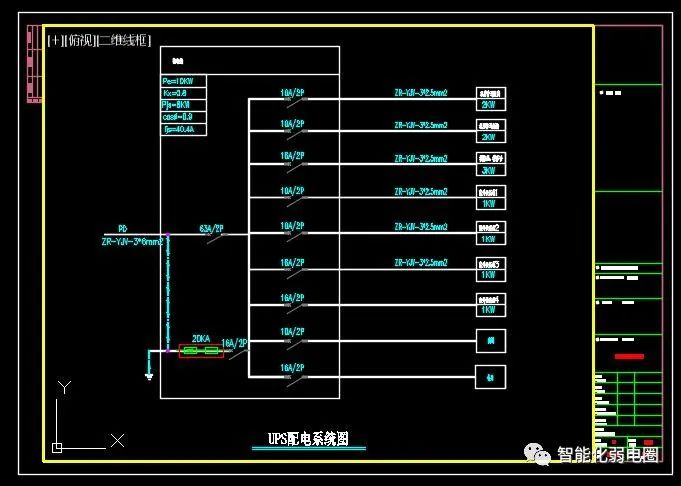

UPS配电系统图
总结
幼儿园安装部署智能化弱电系统之后，幼儿园自身也可以将一些监控点公开到一些宣传媒体中，提升幼儿园的知名度，同时家长有了手机APP客户端之后不必亲临幼儿园就可以看到学校和宝宝的实时情况，增加了家长了解学校的途径，也消除了家长心目中的担忧，一举多得，未来随着智能安防的不断发展，幼儿园将会应用更多安防高科技，来守护幼儿的安全！本套方案，已经上传弱电社群，获取更多技术方案，可以加入弱电社群，入群后交流弱电技术更加方便。现在弱电VIP社群上传以下资料，可点击下面链接查看详情，资料还会不断更新，社群成员也可以相互分享：
