一、概述

• 测试时间：2021-12-20

• 测试场景：

1. 空旷环境定点速率测试（距离约15km）
2. 遮挡环境定点速率测试（距离约15km）
3. 遮挡环境跑车视频拉距测试（距离12~15km）

• 测试设备：

1. 西安思后电台MR01-MIMO-1400-36 mesh自组网电台2套；

2. 美国silvus streamcaster 4200 mesh自组网电台2套

3. 对比的两家电台都使用美国silvus电台配套的天线

4. 笔记本电脑2台

5. 海康摄像头1个

• 测试软件：iperf3测试软件，海康客户端软件（iVMS-4200 3.5.0.7）

三、测试方法

• 测试条件4个相同：为了公平起见，对比测试的两款电台处于相同的位置，使用相同的发射功率2*2W、相同的通信频率、相同的天线；

• 空旷环境定点速率测试：一端在xx通信产业园区楼顶，另一端在太平峪入口处，距离约15Km，用iperf3进行TCP灌包速率测试；

• 遮挡环境定点速率测试：一端在xx通信产业园区楼顶，另一端在关中环线草堂八路的一个物流集散点，距离约15Km，用iperf3进行TCP灌包速率测试；

• 遮挡环境视频拉距测试：两端距离约15Km，一端在xx通信产业园区楼顶，另一端开车沿着关中环线运动3km左右，进行视频传输；

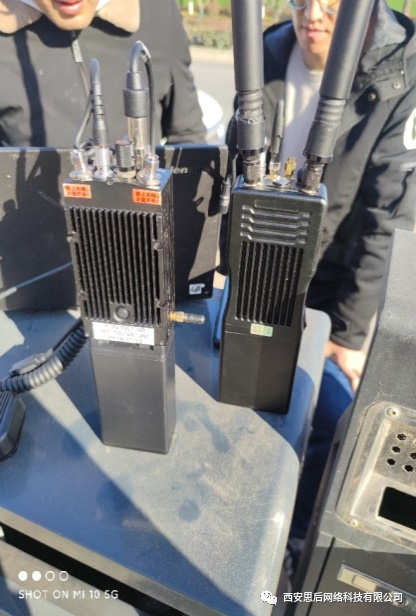

四、现场照片

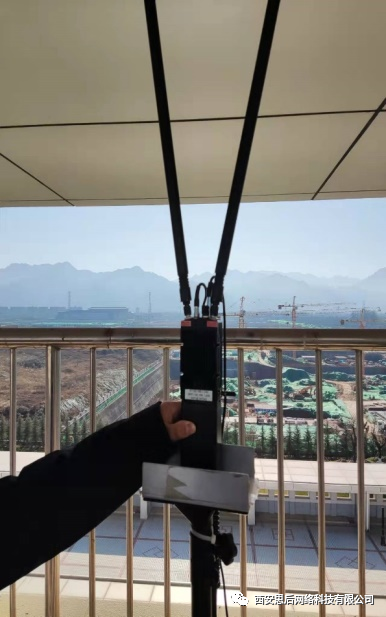

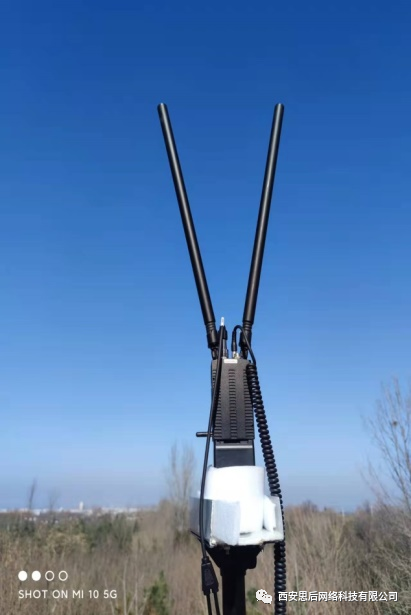

定点测试速率位置

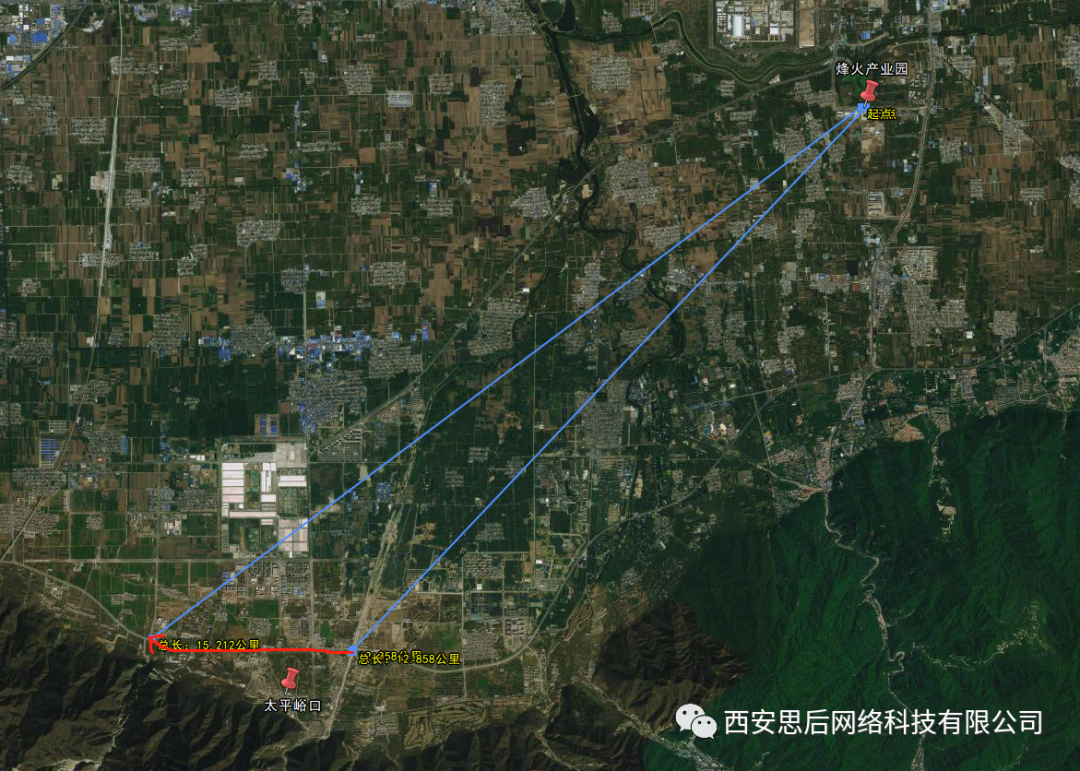

视频传输行车路线（红色轨迹）

五、对比测试数据汇总

场景一：约15km，相对空旷环境，定点测试，TCP灌包平均速率

场景二：约15km，有树木轻微遮挡环境、定点测试，TCP灌包平均速率

场景三：距离12~15km，有树木遮挡，跑车视频传输测试

六、测试数据截图

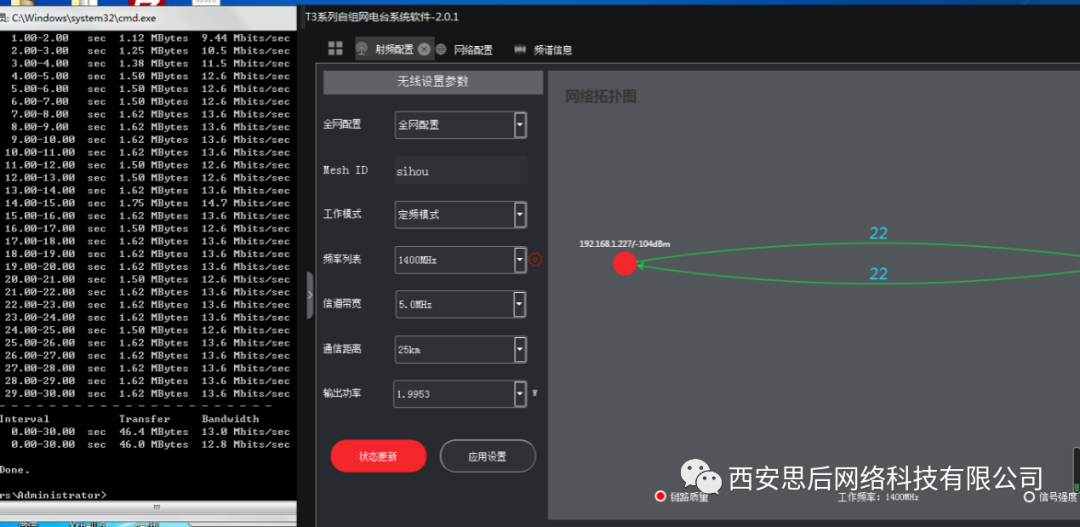

6.1 场景一：西安思后电台测试数据截图

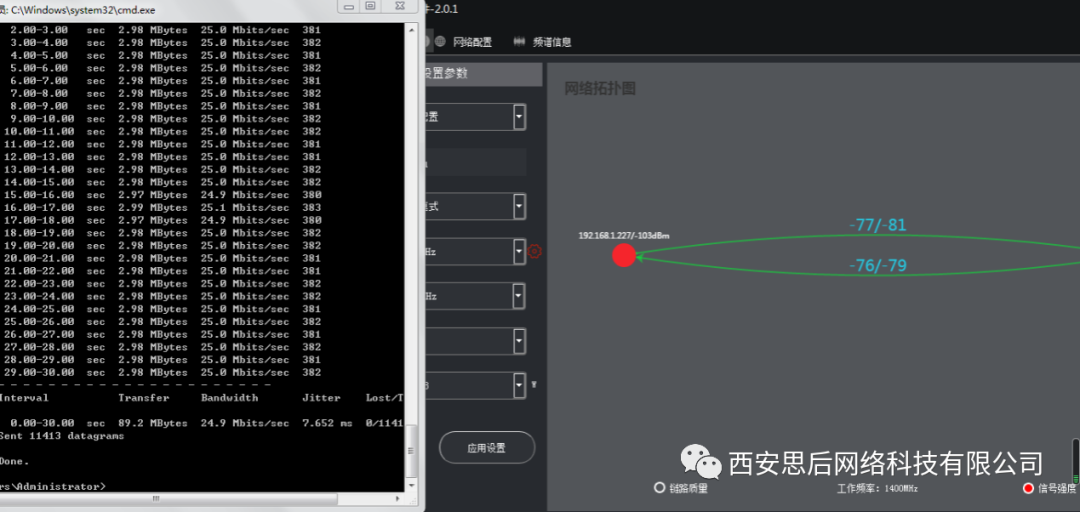

5MHz灌包速率

10MHz灌包速率

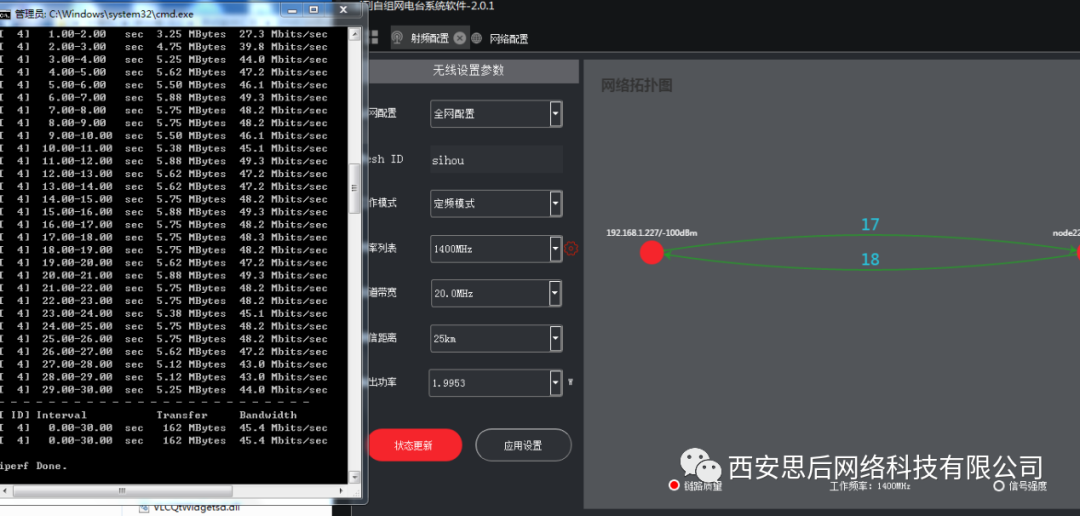

20MHz灌包速率

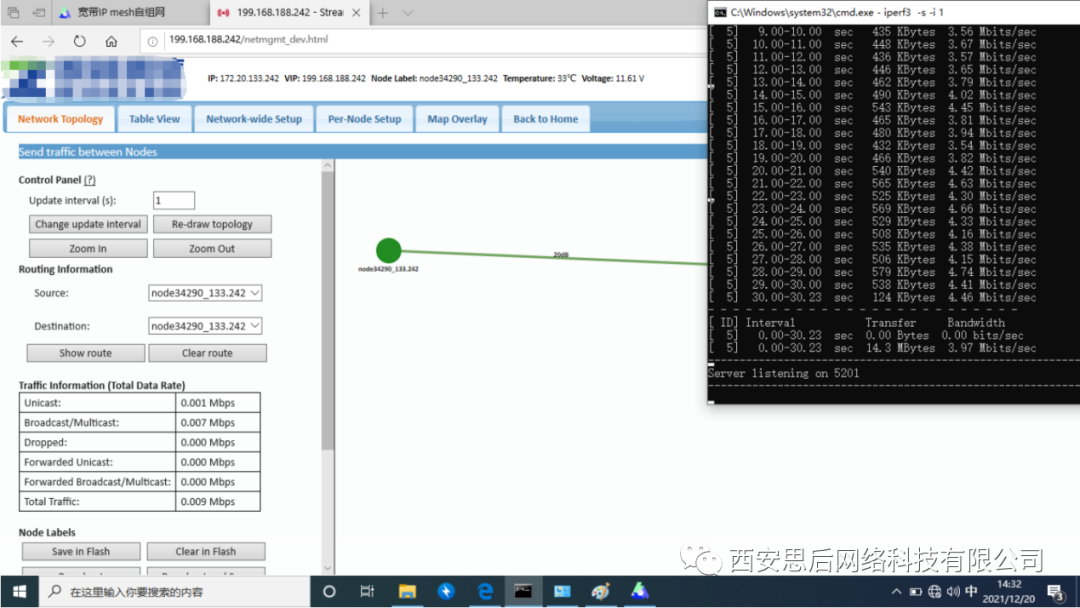

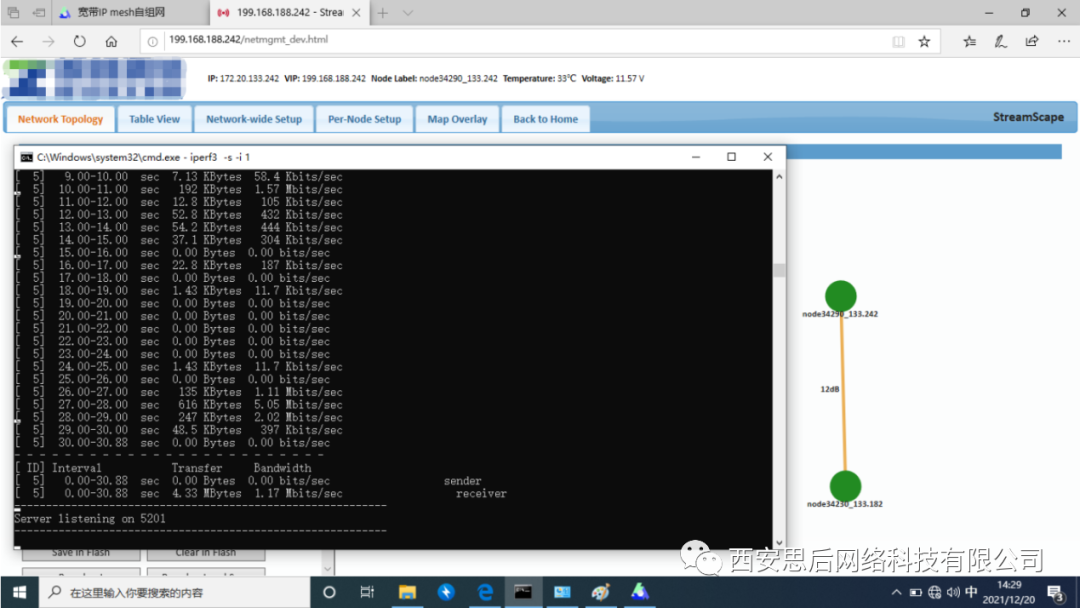

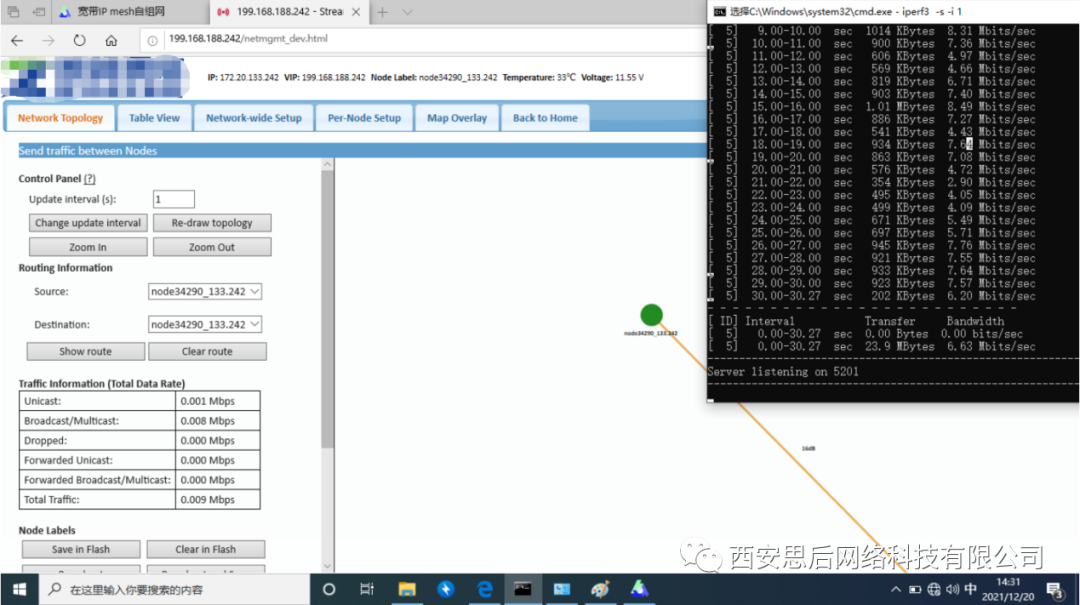

6.2 场景一：Silvus某型电台测试数据截图

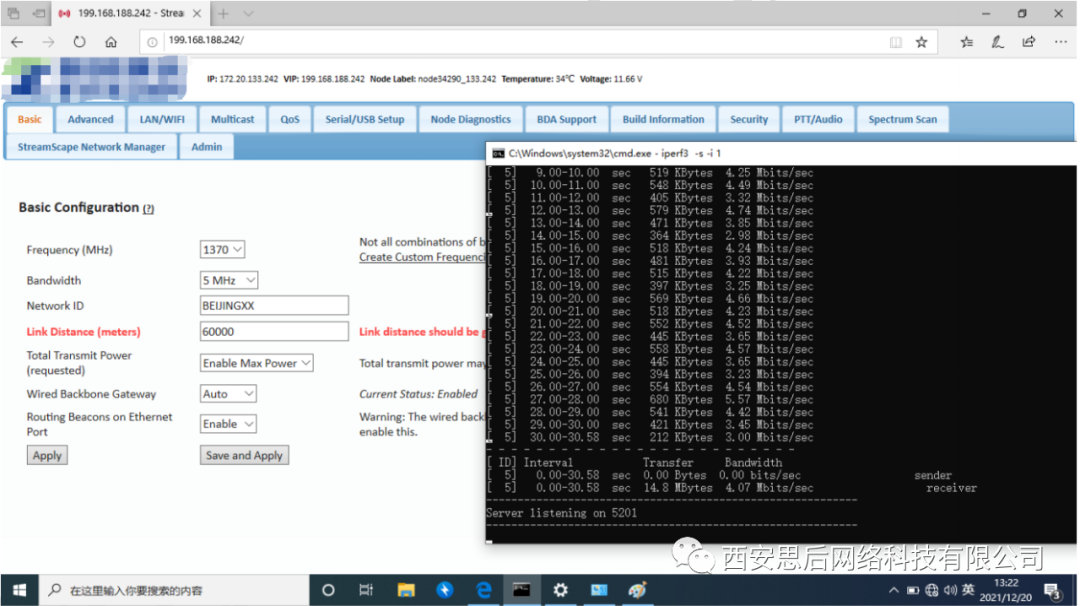

5MHz灌包速率

10MHz灌包速率

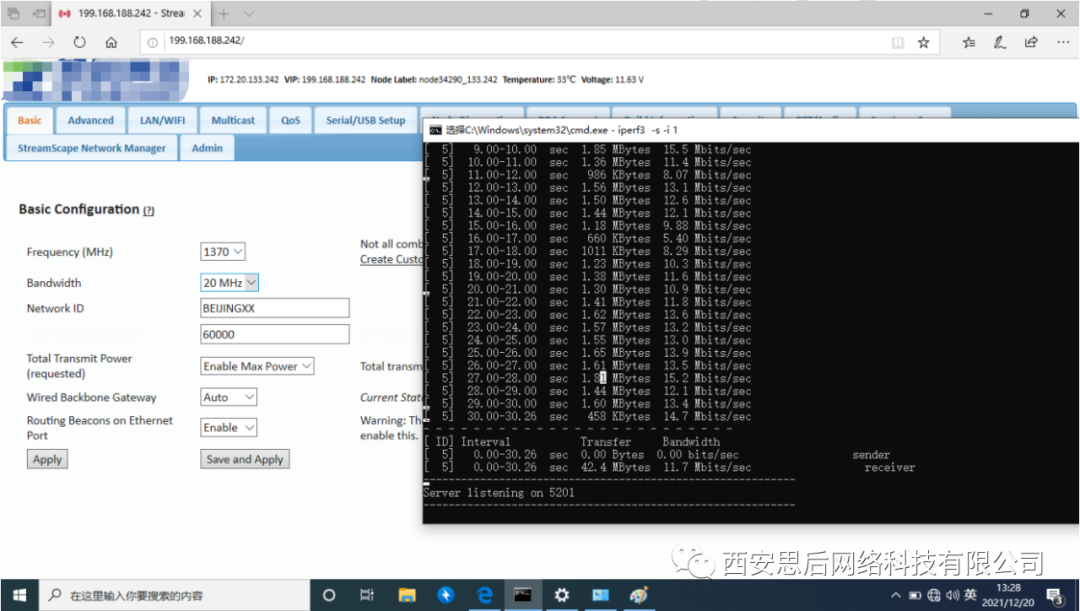

20MHz灌包速率

6.3 场景二：西安思后电台测试数据截图

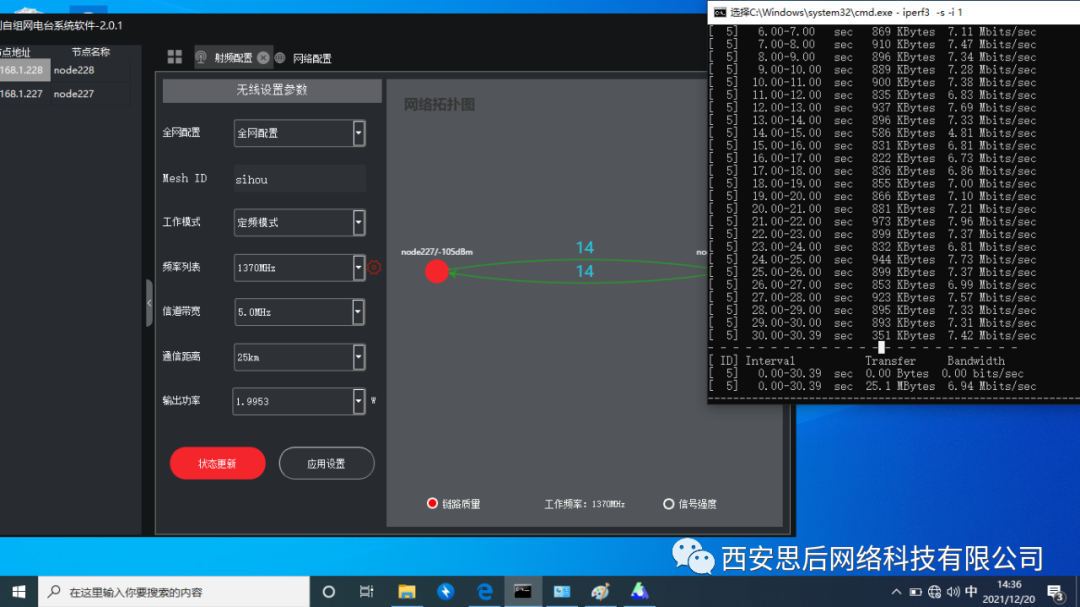

5MHz灌包速率

10MHz灌包速率

20MHz灌包速率

6.4 场景二：Silvus某型电台测试数据截图

5MHz灌包速率

10MHz灌包速率

20MHz灌包速率
