上周三晚19:00

康康视频讲堂给大家直播讲解了海康威视门禁产品接线和配置方法

话不多说

跟着康康一起来复习一下~

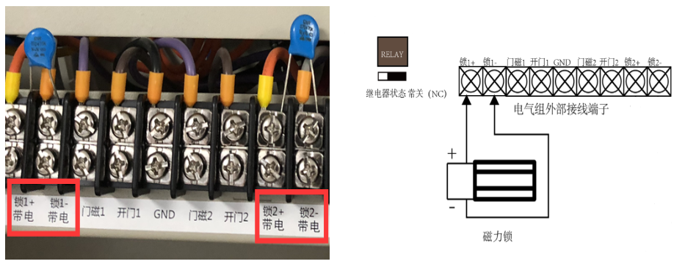

门禁主机接电锁

以K2600为例，主板上有锁+跟锁-的端子，端子自身已经带12V的电了，只需要把磁力锁或电插锁或阴极锁的正极接正极，锁的负极接负极，再把继电器状态通过跳帽设置常开或常闭状态即可。

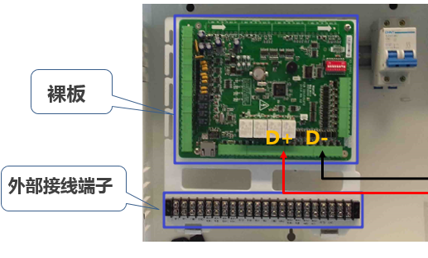

门禁主机接不带电的锁

以K2600为例，绿色主板有D+D-提供不带电的开关量信号，接上对应的锁或者电动门即可。再通过跳帽设置对应常闭或常开信号。

门禁一体机接锁原理

下图为例，是常开的锁，断电关门。那我们给open以及gnd一个闭合信号，通上电，锁舌回缩，即可开门。

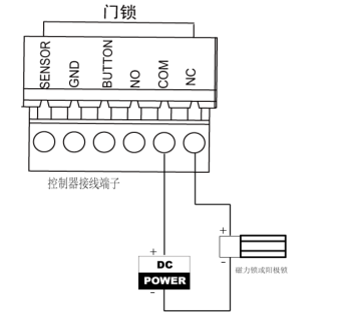

一体机或门禁主机K2800接线方法

锁的负极接电源负极，锁的正极接NC，电源的正极接COM。或者锁的正极接电源正极，锁的负极接NC，电源的负极接COM也可以。形成一个断路或者闭合的电路。

插入视频

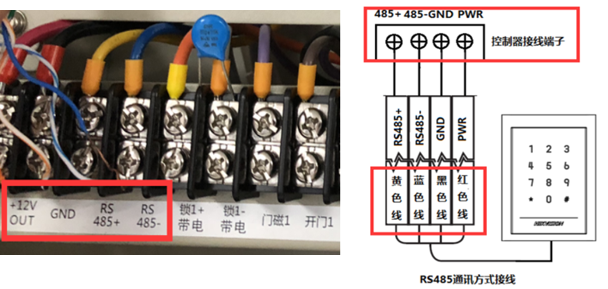

读卡器485接法

门禁主机的4个端子 RS485+、RS485-、12V、GND分别接到读卡器的RS485+，RS485-，PWR，GND

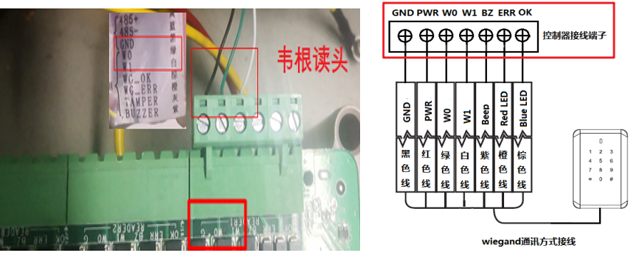

读卡器韦根接法

读卡器的红（+12V）和黑（GND）接读卡器的读头电源处，绿（W0）接端子W0，白色（W1）接端子W1处。此处四根线是必连的。如果要控制韦根的LED和蜂鸣，就必须把BZ/ERR/OK都接上去。

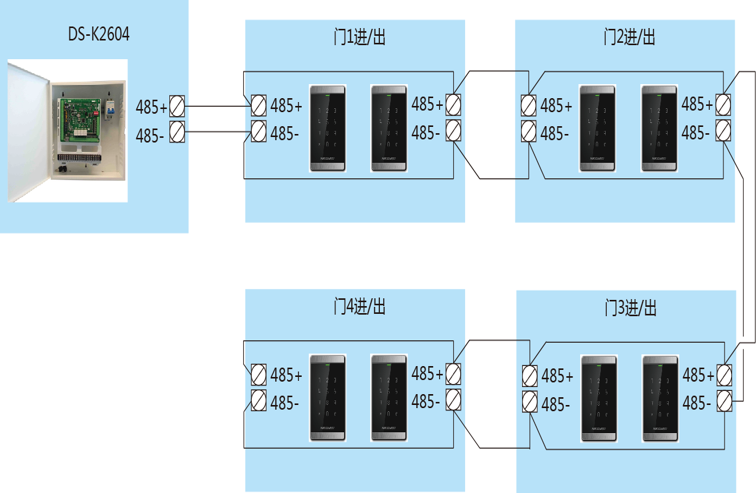

K2601/K2602/K2604分别对应最多可并接2/4/8个RS485读卡器

读卡器的前四位为地址拨码，遵循原则地址1对应门1进，地址2对应门1出， 地址3对应门2进，地址4对应门2出，以此类推，最多到地址8。

读卡器采用485接线时，后面四位无需拨码，都是OFF的状态。

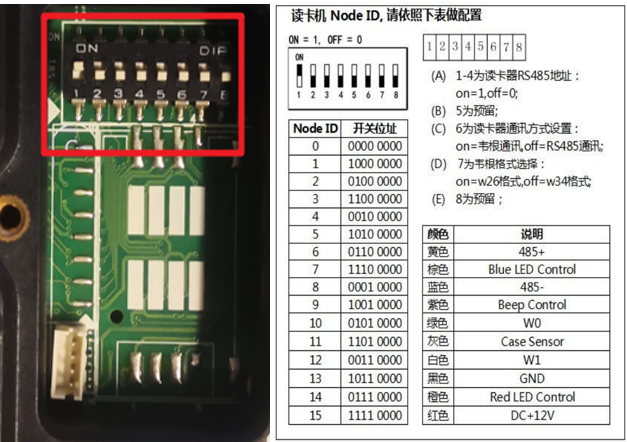

读卡器拨码盘

485读卡器拨码

二进制拨码方式，第一个门的进门读卡器拨1,出门读卡器拨2。第二个门的进门读卡器拨1和2，出门读卡器拨3。第三个门的进门读卡器拨1和3，出门读卡器拨2和3.第四个门的进门读卡器拨1和2和3，出门读卡器拨4，重启生效。

韦根端口器拨码

拨6，其余不拨。（现在新出的读卡器韦根连接不加密情况下拨5和6，其余不拨。）重启生效

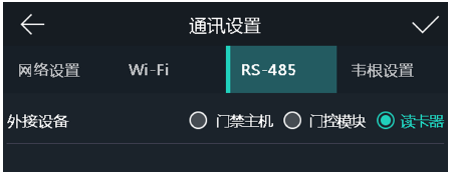

485通讯设置

门禁一体机做主机，外接读卡器时：通讯设置-RS485-外接设备选择读卡器。

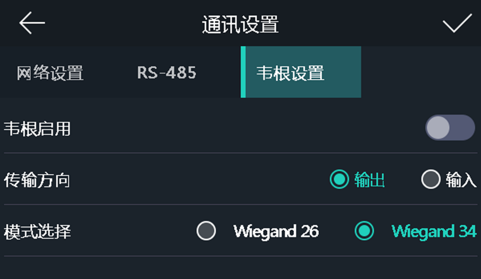

韦根通讯设置

门禁一体机做主机，外接韦根读卡器时：通讯设置-韦根设置-韦根启用-传输方向选择输入-模式选择韦根34。

门磁原理

是安全报警的一种装置，用来探测门状态并可以反馈门状态（4200查看）。

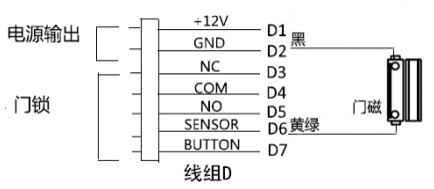

门磁接线

将门磁信号线接到一体机上SENSOR/GND接线端子。

开门按钮原理

开门按钮按下，给门禁主机一个闭合信号，此时门禁主机开门按钮对应继电器状态改变，实现开门。

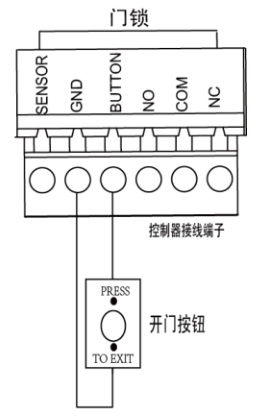

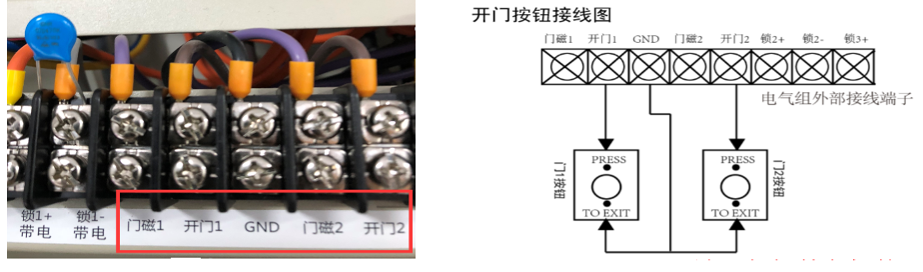

开门按钮接线

开门按钮“press”接“开门”，“to exit”接“GND”（不区分正负极）

进入后台方式

①K1T671系列以及K1T3系列，长按显示器3秒，输入管理员密码进入后台UI界面。

②K1T804系列长按OK键3秒，输入管理员密码进入后台UI界面。

（一般触屏的是待机界面长按屏幕输入激活密码进入后台，其他的以用户手册为准）

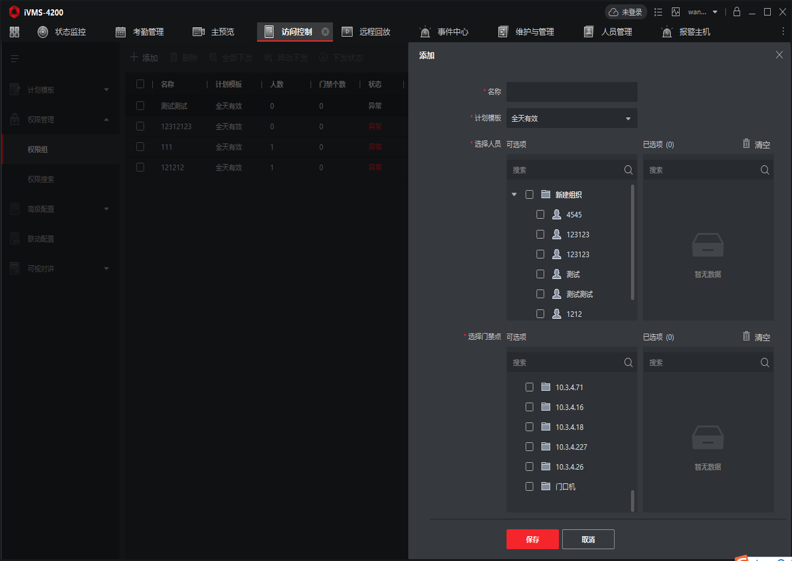

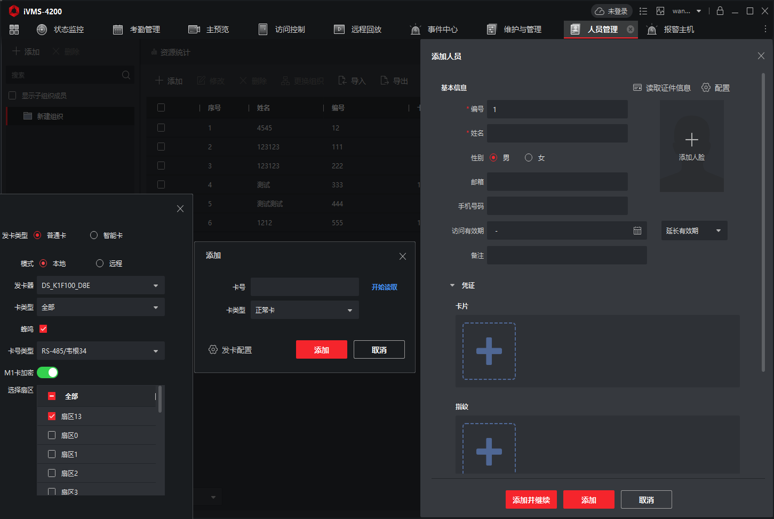

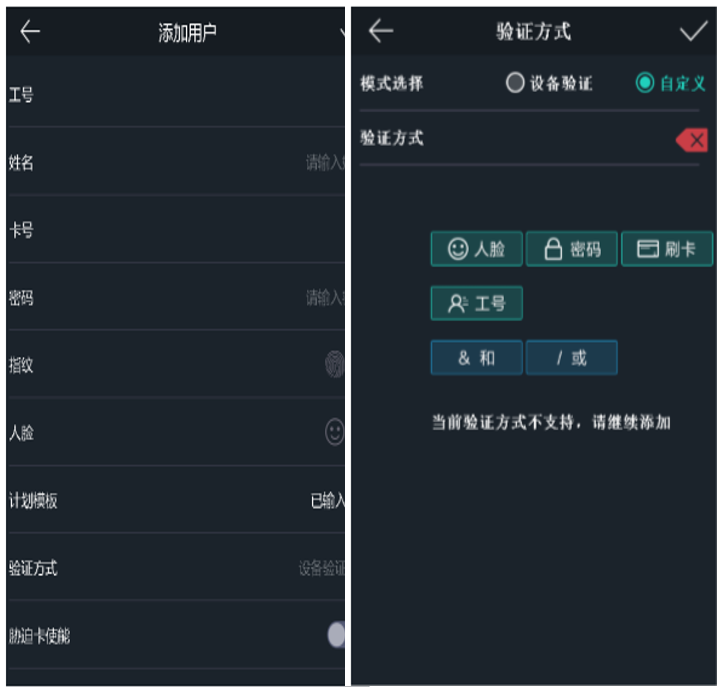

添加人员方法

今天的知识分享，你学会了吗？
